光电传感器EE-SV3

EE-SV3
光电传感器



微型光电传感器
［透过型］




　● 备有狭片宽度为0.2mm、0.5mm的高分辨率型、 1mm的高灵敏度型以及横向狭片型
　● 焊接用端子型
EE-SV3/-SV3-CS/-SV3-DS/-SV3-GS
　● 印刷线路板用端子型
EE-SV3-B/-SV3-C/-SV3-D/-SV3-G


电气及光学特性（Ta = 25°C）

项目 记号 特性值 单位 条件
EE-SV3
EE-SV3-B		 EE-SV3-C
EE-SV3-CS		 EE-SV3-D
EE-SV3-DS		 EE-SV3-G
EE-SV3-GS
发光侧 正向电压 VF 1.2 （TYP.）
1.5 （MAX.）		 V IF= 30mA
反向电流 IR 0.01 （TYP.）
10 （MAX.）		 μA VR= 4V
最大发光波长 λP 940 （TYP.） nm IF= 20mA
受光侧 光电流 IL 0.5～14 1～28 0.1（MIN.） 0.5～14 mA IF= 20mA， VCE= 10V
暗电流 ID 2 （TYP.）
200 （MAX.）		 nA VCE= 10V， 0x
泄漏电流 ILEAK ———— μA ————
集电极发射极之间的饱和电压 VCE(sat) 0.1 （TYP.）
0.4 （MAX.）		 —— 0.1 （TYP.）
0.4 （MAX.）		 V IF= 20mA， IL= 0.1mA
最大光谱灵敏度波长 λP 850 （TYP.） nm VCE= 10V
上升时间 tr 4 （TYP.） μs VCC = 5V， RL = 100Ω
IL = 5mA
下降时间 tf 4 （TYP.） μs

top

绝对最大额定值(Ta = 25°C)

项目 记号 额定值 单位
发光侧 正向电流 IF 50　　　　　　　　*1 mA
正向脉冲电流 IFP 1　　　　　　　　　*2 A
反向电压 VR 4 V
受光侧 集电极发射极之间的电压 VCEO 30 V
发射极集电极之间的电压 VECO —— V
集电极电流 IC 20 mA
集电极损耗 PC 100　　　　　　　　*1 mW
动作温度 Topr －25 ～＋ 85 ℃
保存温度 Tstg －30 ～＋ 100 ℃
焊接温度 Tsol 260　　　　　　　　*3 ℃
*1 环境温度超过25℃时，请参阅温度额定值图。
*2 脉冲宽度≦ 10μs、重复100Hz
*3 焊接时间请控制在10秒以内

top

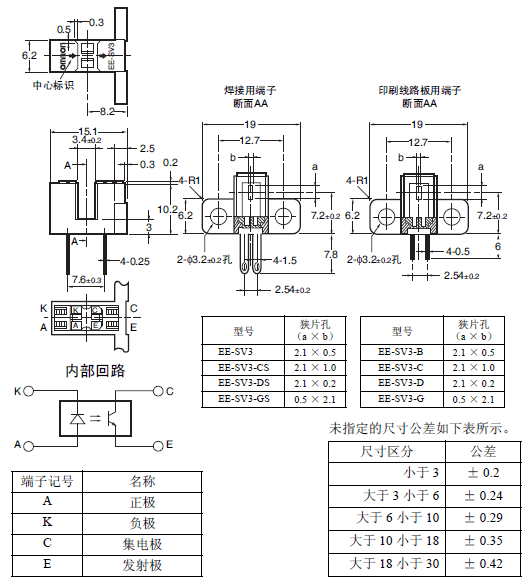

外形尺寸

（单位：mm）
top

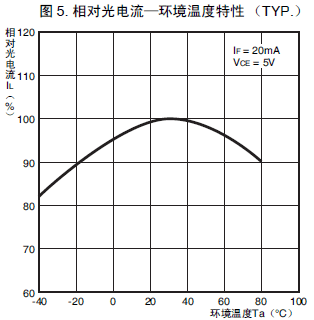

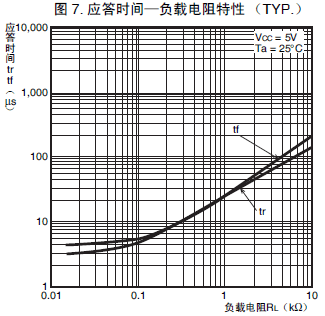

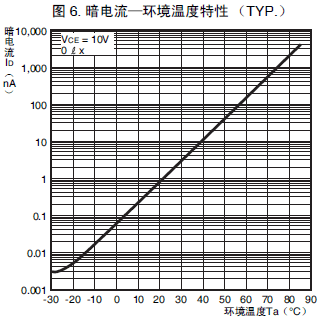

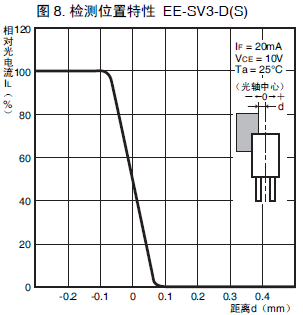

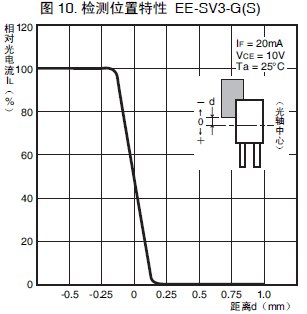

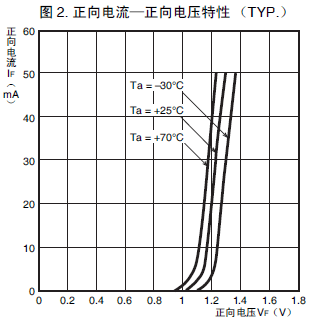

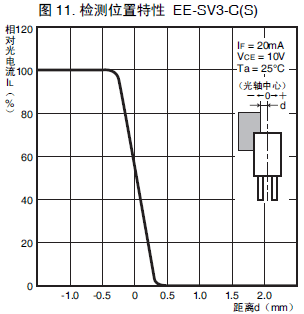

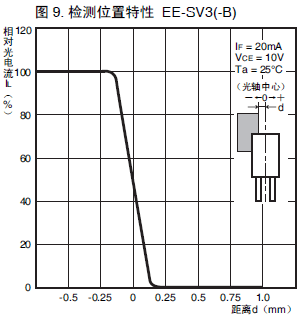

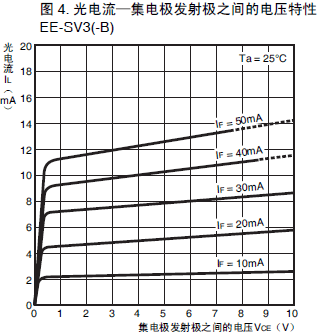

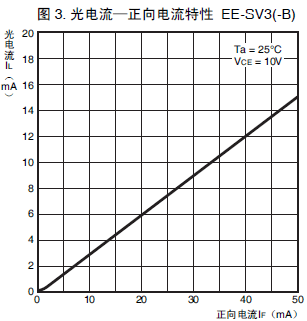

额定值·特性曲线

























top


选型参考信息
